蓄能器應用設計計算方法
- 發布時間：2023-01-31 17:28:06
- 訪問量：1810
摘要 蓄能用的蓄能器包括“作輔助動力源”、“補償泄漏保持恒壓”、改善頻率特性、“作應急動力源”、“作液壓空氣彈簧”等。
蓄能用的蓄能器包括“作輔助動力源”、“補償泄漏保持恒壓”、改善頻率特性、“作應急動力源”、“作液壓空氣彈簧”等。
摘要: 蓄能用的蓄能器包括“作輔助動力源”、“補償泄漏保持恒壓”、改善頻率特性、“作應急動力源”、“作液壓空氣彈簧”等。
- 發布時間：2023-01-31 17:28:06
- 訪問量：1810
蓄能用的蓄能器包括“作輔助動力源”、“補償泄漏保持恒壓”、改善頻率特性、“作應急動力源”、“作液壓空氣彈簧”等。
（1）泵的流量Qm
設置蓄能器的液壓系統，其泵的流量是根據系統在一個工作循環周期中的平均流量Qm來選取的，如圖4-1所示。
（1）蓄能器有效容積Vw（蓄能器有效供液容積）
（2）根據各液壓機構的工作情況制定出耗油量與時間關系的工作周期表，比較出最大耗油量的區間。
①對于作為輔助動力源的蓄能器，可按下式粗算。
②對于應急動力源的蓄能器，其有效工作容積，要根據各執行元件動作一次所需耗油量之和來確定。
③蓄能用蓄能器有效工作容積Vw
在絕熱情況下可以利用蓄能器有效容積（n=1.4）圖，用圖解法求出Vw，如圖4-2所示。
【例4-1】已知P2=7MPa，P1=4MPa，P0=3MPa，V0=10L，求蓄能器的有效工作容積Vw（絕熱情況下）。從圖4-2中過P2=7MPa的垂直線與P0=3MPa的曲線的交點作水平線向左與V0=10L的垂直線相交，得V2=5L，過P1=4MPa的垂直線與P0=3MPa的交點作水平線向左與V0=10L的崔直線相交，得V1=7.5L，所以有限工作容積為
圖4-2橫坐標上從0起往左共6條線，第1條線為2.5，第2條線為5，第3條線為10，其次分別為20、40、60。
圖4-2 絕熱情況蓄能器有效容積（n=1.4）圖
圖4-2有關代號均與下欄公式中有關代號相同。
圖4-3是氣囊式蓄能器壓力與容積的關系圖
圖4-3 氣囊式蓄能器壓力與容積的關系圖
④蓄能器的總?cè)莘eV。

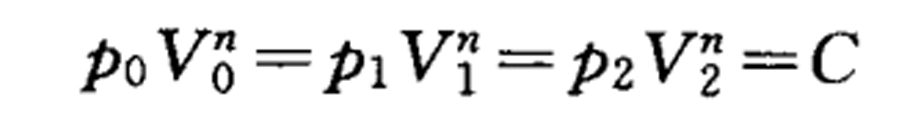

蓄能器的總?cè)莘eVo，即充氣容積（對活塞式蓄能器而言是指氣腔容積與液腔容積之和）。根據波義爾定律：
蓄能器工作在絕熱過程（t<1min）時，n=1.4，其總?cè)莘e

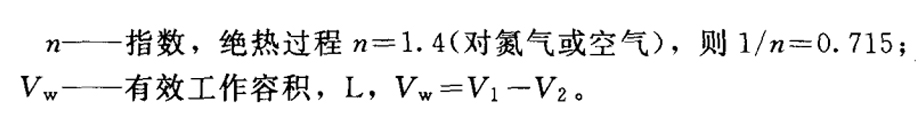

以上壓力均為絕對壓力，相應的氣體容積分別為V0、V1、V2。單位為L。
（4）蓄能器充氣壓力P0
①蓄能器總?cè)莘eV0最小，單位容積儲存能量最大的條件下，絕熱過程時P0=0.471P2
b.使用蓄能器重力最小時 P0=（0.65~0.75）P2
C.在保護膠囊，延長其使用壽命的條件下
蓄能器的充氣壓力p0，根據應用條件的不同，選用不同計算公式進行計算。作液體補充裝置或作熱膨脹補償用時，同樣取po=P1。
（4）蓄能器最低工作壓力p1和最高工作壓力P2
作為輔助動力源時，蓄能器的最低工作壓力p1應滿足
作為輔助動力源的蓄能器，為使其在輸出有效工作容積過程中液壓機構的壓力相對穩定些，一般推薦p1=（0.6～0.85）p2；但對要求壓力相對穩定性較高的系統，則要求 p1和 p2之差盡量在1MPa左右。
P2越低于極限壓力3p1，皮囊壽命越長。提高p2雖然可以增加蓄能器有效排油量，但勢必使泵站的工作壓力提高，相應功率消耗也提高了，因此P2應小于系統所選泵的額定壓力。
（5）蓄能器實際有效工作容積V’w
絕熱過程（t＜1min）蓄能器有效工作容積為
