鋁合金鐘形罩+GR星型彈性聯軸器 選型介紹
- 發布時間：2024-08-07 15:25:22
- 訪問量：216
摘要 1、用于連接IEC標準電機和液壓油泵 2、鐘形罩底部不是實體而是有加強筋的 3、側面有透氣孔，方便觀察機器運轉情況 4、可用于重負荷 5、可供立式、臥式電機的選擇。
1、用于連接IEC標準電機和液壓油泵
2、鐘形罩底部不是實體而是有加強筋的
3、側面有透氣孔，方便觀察機器運轉情況
4、可用于重負荷
5、可供立式、臥式電機的選擇。
摘要: 1、用于連接IEC標準電機和液壓油泵 2、鐘形罩底部不是實體而是有加強筋的 3、側面有透氣孔，方便觀察機器運轉情況 4、可用于重負荷 5、可供立式、臥式電機的選擇。
- 發布時間：2024-08-07 15:25:22
- 訪問量：216
鋁合金鐘形罩選型描述
1、用于連接IEC標準電機和液壓油泵
2、鐘形罩底部不是實體而是有加強筋的
3、側面有透氣孔，方便觀察機器運轉情況
4、可用于重負荷
5、可供立式、臥式電機的選擇。

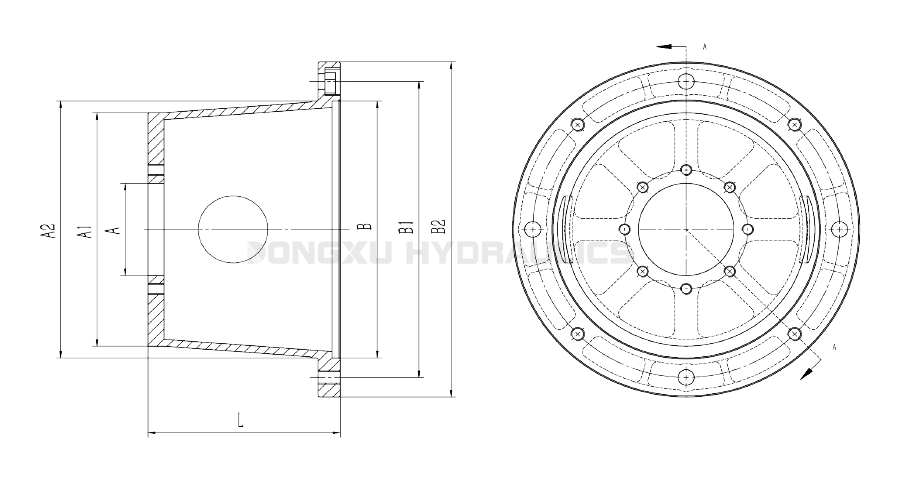

鐘形罩圖紙

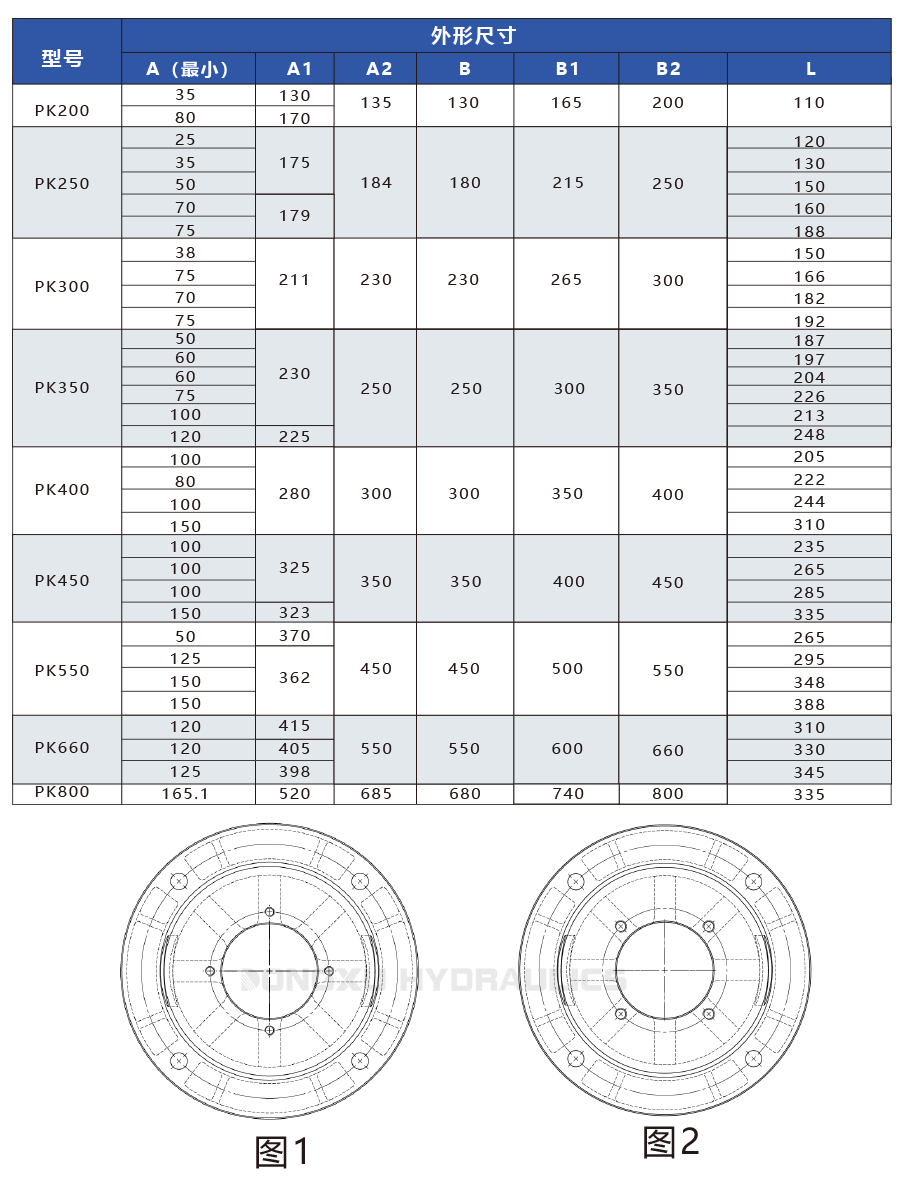

鐘形罩型號參數

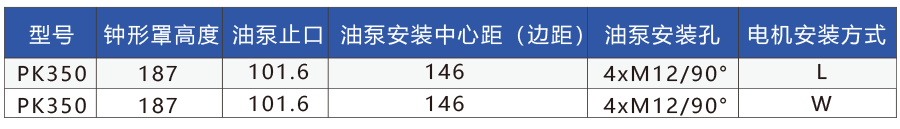

鐘形罩選型描述（舉例）
L 表示：立式安裝電機端4個通孔 4個螺紋孔
W表示：臥式安裝電機端4個通孔
90°表示：油泵安裝（見示意圖1）
45°表示：油泵安裝（見示意圖2）
備注：由客戶提供油泵型號和參數，以供應商出圖確認為主

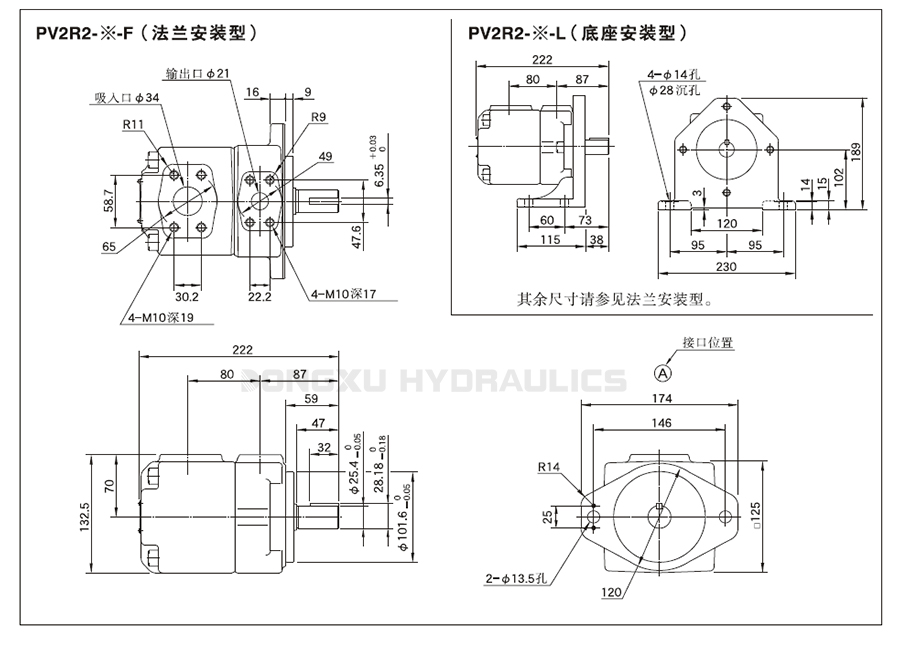

選型前請?zhí)峁┯捅脜?shù)（舉例）
GR彈性聯軸器選型描述

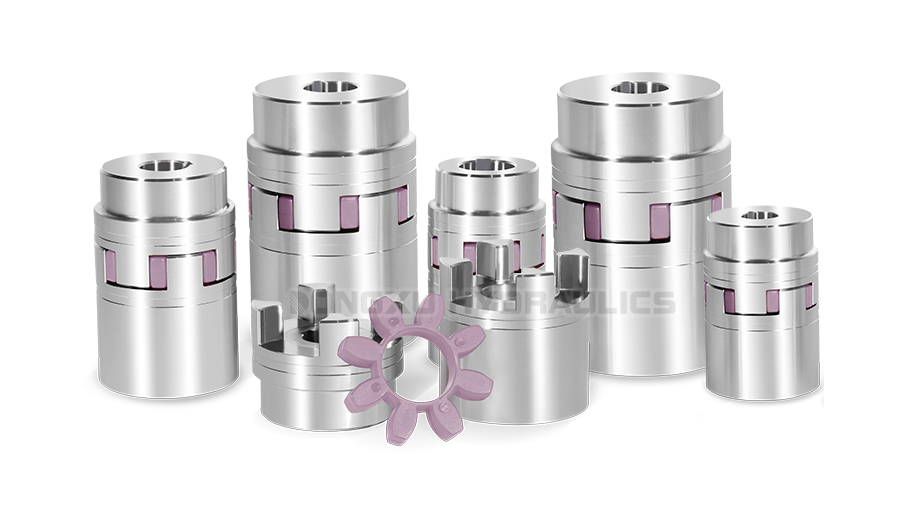

產品結構：由左右兩個金屬爪形軸套和中間一個聚氨酯星型彈性體組成。
金屬爪形軸套材質：45鋼。
星型彈性體材質：特殊聚氨酯（硬度98SHA，紫色）。
該產品是一款扭向彈性聯軸器，具有失效保護功能。其結構尺寸緊湊、重量輕且轉動慣量小，還可以傳遞較高扭矩。聯軸器較高的運行質量和工作壽命均得益于產品本身所有表面經過精加工。由特殊聚氨酯制成的星型彈性體可以有效阻尼聯軸器在運行中產生的振動，進而吸收動力端、設備端不均勻運轉所伴隨的沖擊，軸在安裝時產生的偏差可以因彈性體的鼓形齒式設計而避免應力集中，最終有效糾正軸向、徑向和角向安裝偏差。

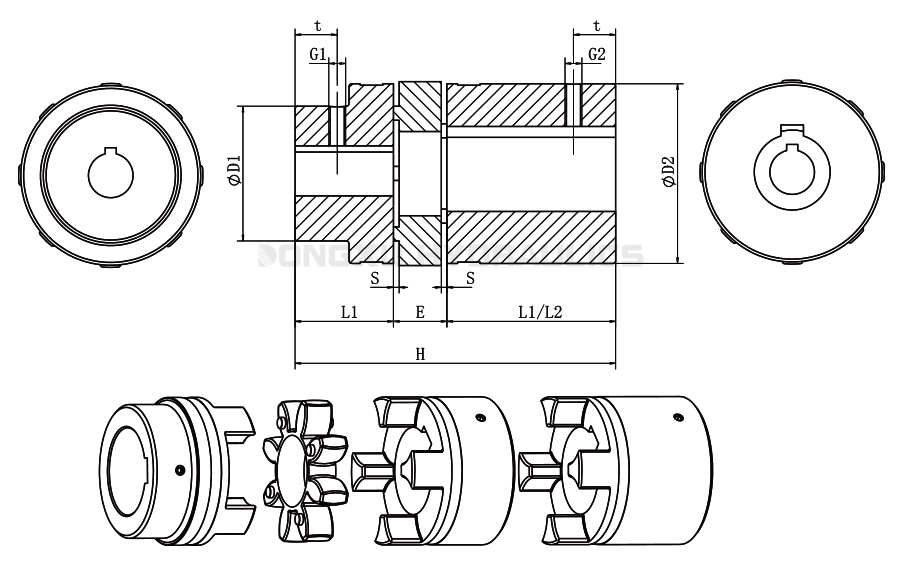

聯軸器圖紙

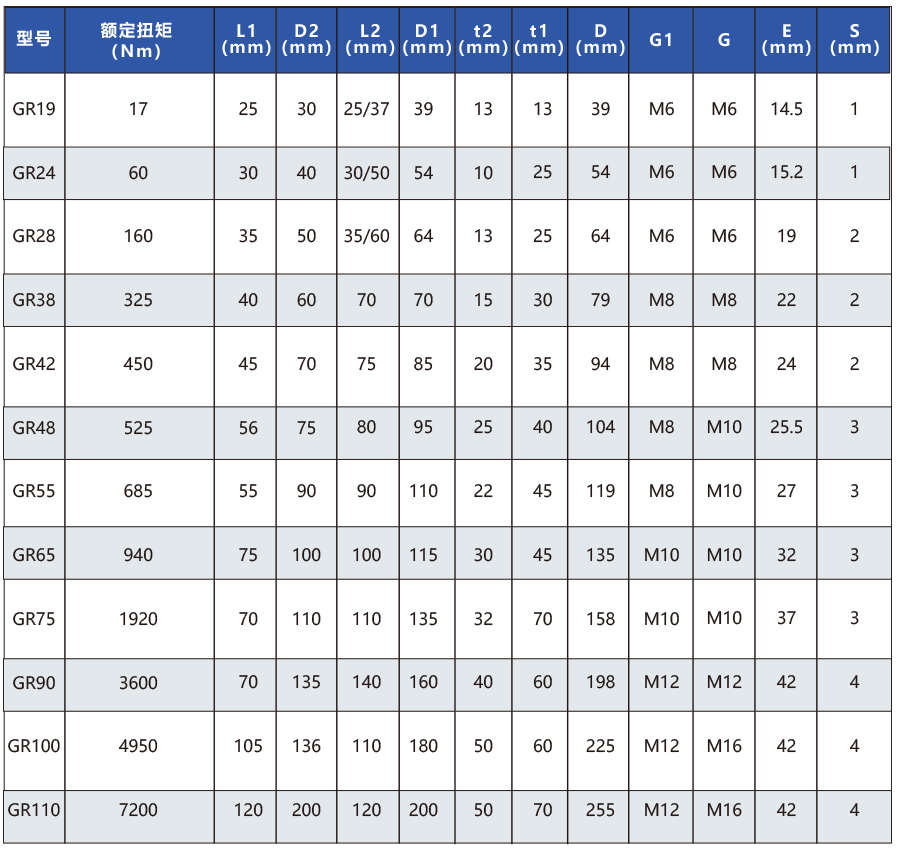

聯軸器型號參數

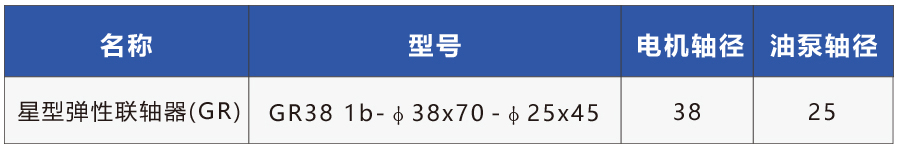

聯軸器選型描述(舉例)
